Tecnología de ozono y arquitectura de sistemas
Un sistema profesional integra preparación de gas, generación, transferencia, contacto, medición y seguridad. Grupo 7 evalúa cada etapa para configurar una solución acorde con el proceso y el objetivo de tratamiento.
Sistema integrado
Cinco etapas que deben trabajar como un solo proceso
El generador es una parte del sistema. La selección correcta depende del caudal, la calidad de entrada, la carga a tratar, el objetivo del proceso y las condiciones de operación.
Preparación de gas
Aire seco u oxígeno concentrado, según la tecnología y la producción requerida.
Generación
Producción controlada de ozono mediante descarga de corona y configuración compatible con el gas de alimentación.
Inyección y contacto
Transferencia al agua o al proceso mediante Venturi, difusores, mezcla, recirculación y volumen de contacto.
Medición y control
Variables de proceso, alarmas, interbloqueos y automatización para sostener la operación definida.
Gas residual y seguridad
Destrucción de excedentes, ventilación y monitoreo ambiental cuando la aplicación lo requiere.
El diseño se valida por aplicación. La producción nominal del generador, por sí sola, no determina el resultado. La transferencia, el tiempo de contacto y la demanda del proceso también forman parte del dimensionamiento.
Núcleo de tratamiento
Preparar, generar y transferir con criterio de proceso
Grupo 7 configura la arquitectura según las condiciones de entrada y el objetivo técnico. El gas de alimentación, la producción de ozono y el método de contacto se seleccionan como variables relacionadas, no como componentes aislados.
Gas y generación
Los sistemas por descarga de corona pueden operar con aire debidamente seco o con oxígeno concentrado, de acuerdo con la configuración del fabricante y la producción requerida.
- Secado y acondicionamiento del aire cuando corresponde
- Concentración y caudal de oxígeno compatibles con el generador
- Producción regulable e interbloqueos según la configuración
Inyección y contacto
La transferencia al líquido puede combinar Venturi, difusores, mezclado, recirculación y tanques o cámaras de contacto. La elección depende del caudal, la presión disponible y el objetivo de transferencia.
- Configuración hidráulica y pérdida de carga
- Tiempo de contacto y mezcla
- Materiales compatibles y gestión del gas no transferido
EntradaCaudal, calidad y variación de la carga.
ObjetivoOxidación, desinfección, color, olor u otra necesidad definida.
OperaciónContinuidad, automatización, espacio, mantenimiento y seguridad.
Control y seguridad
Medir el proceso y proteger la operación
La estrategia de control debe responder al proceso real. Puede integrar variables hidráulicas, ORP, ozono disuelto, alarmas e interbloqueos, según el nivel de automatización y la aplicación.
Monitoreo de proceso
ORP puede utilizarse como indicador de condición oxidante; no equivale de forma universal a una concentración directa de ozono.
Automatización e interbloqueos
PLC, alarmas, señales de flujo y condiciones de paro se incorporan cuando el alcance operativo lo requiere.
Gas residual y ambiente
La destrucción de excedentes, la ventilación y el monitoreo ambiental se evalúan según la instalación y el riesgo operativo.
Nota técnica: los puntos de medición, límites operativos y lógica de control se definen durante la ingeniería; no existe un único valor aplicable a todos los procesos.
Tecnología representada
Equipos y familias para integrar la solución adecuada
Grupo 7 es distribuidor autorizado de AZCO y representa AZCO y ZonoSistem. La selección final se realiza contra datos de proceso; las cifras siguientes corresponden a especificaciones publicadas por el fabricante, no a garantías universales de desempeño.

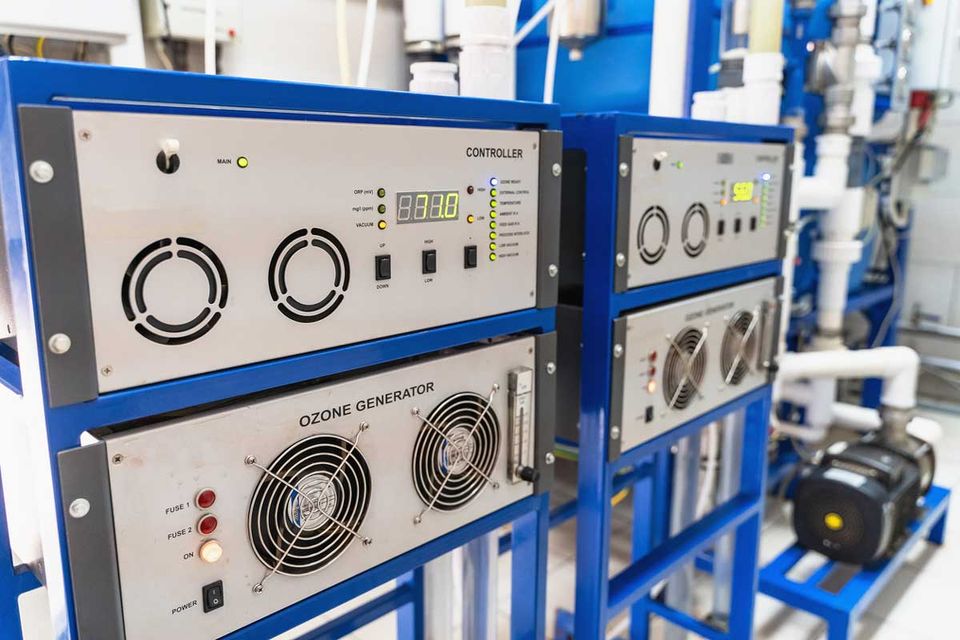

Familias modulares de generadores
AZCO publica configuraciones murales y de rack para aire seco u oxígeno. Esta tabla presenta una muestra técnica para orientar la conversación; disponibilidad, alimentación, opciones y desempeño deben confirmarse para cada proyecto.
| Modelo | Producción publicada | Gas de proceso | Configuración |
|---|---|---|---|
| VMUS-Mini | Hasta 1 g/h | Oxígeno | Mural / compacta |
| VMUS-K3 | 10 g/h con aire seco; 17 g/h con oxígeno | Aire seco u oxígeno | Mural |
| VMUS-DG3 | Hasta 21 g/h a 6 L/min | Oxígeno | Mural |
| RMU-DG4 | Aprox. 50 g/h a aprox. 16 L/min | Oxígeno | Rack |
Fuente: especificaciones vigentes publicadas por AZCO Industries Limited. Confirmar revisión y configuración del modelo durante la evaluación técnica.
Soluciones para aire, agua y superficies
ZonoSistem presenta sistemas de ozono para distintos entornos de aplicación. Grupo 7 utiliza esta relación tecnológica para evaluar configuraciones apropiadas según el problema y las condiciones de uso.
AireTratamiento ambiental y control de olores con protocolos definidos.
AguaEquipos y sistemas adaptados al caudal y al objetivo de tratamiento.
SuperficiesAplicaciones integradas a procedimientos operativos específicos.
Del sistema a la aplicación
La arquitectura cambia según el problema que debe resolver
01Agua potableOxidación, desinfección y calidad del agua dentro de un tren de tratamiento.
02Aguas residualesEtapas de oxidación, desinfección y control de olor según el efluente.
03Aire y control de oloresSistemas diseñados para condiciones ambientales y operativas específicas.
04Alimentos y bebidasIntegración técnica en agua de proceso, higiene y ambientes controlados.
05Agricultura y ganaderíaAplicaciones en agua, bioseguridad y manejo de procesos productivos.
06Desinfección con ozonoEvaluación profesional del método, dosis, exposición y condiciones de seguridad.
